松江HJ-9701BA 防火門監控器接線安裝技術

一、概述

HJ-9701BA 防火門監控器（以下簡稱監控器）是我公司最新研制開發，面向 民用和工業雙重領域的新一代消防產品，具有高智能、小型化、多功能、高可 靠性等特點。該監控器是在跟蹤消防監測技術的最新發展方向，并結合我公司 多年來在工業領域及民用建筑中應用電壓監測產品所積累下的大量寶貴經驗的 基礎上研制成功的。 監控器是一款用于顯示并控制防火門打開、關閉狀態的控制設備，同時也是 消防控制中心或火災自動報警系統連接電動閉門器、電磁門吸、電磁釋放器、門 磁開關等裝置的消防設備。監控器采用模塊化組板技術，優化了人機接口界面， 同時具有一定的控制功能，使整個系統易于安裝、調試及維護。滿足中華人民共 和國 標準 GB 29364-2012《防火門監控器》的具體要求。

二、工作原理

監控器通過連接在監控器上的防火門模塊監視防火門的狀態，對處于非正常 狀態的防火門給出報警提示，并告知消防控制中心的消防報警控制器，起到安全 防患作用。 當監控器接收到消防報警控制器的火警信號，聯動防火門監控模塊，控制防 火門的開閉狀態，有效地控制火情蔓延，提前指示人群疏散。

三、監控器系統配置

監控器與防火門模塊之間采用總線（S+、S-）連接，建議電源線采用導線截 面積≥2.5mm2（線徑 1.8mm 以上），信號總線導線截面積≥1.5mm2（線徑 1.4mm 以上）。如現場存在強干擾，應使用屏蔽雙絞線，屏蔽層需良好接地。 監控器配接本公司自行研發的 HJ-9502 輸入模塊、HJ-9507 防火門模塊、 FF-MC02D 一體式門礠開關、FF-MC02S 一體式門礠開關組成防火門監控系統共同 使用。

四、主要技術指標

1.防火門監控器：

1.1 執行標準：GB 29364-2012《防火門監控器》；

1.2 供電方式：主電：AC 220V（-15%～+10%），50Hz； 備電：DC 24V,7Ah 二節；

1.3 消耗功率：≤5W；

1.4 輸出電源：DC 24V；

1.5 系統配置：更大 4 回路，每個回路最多 200 點；

1.6 通信方式：2 總線；

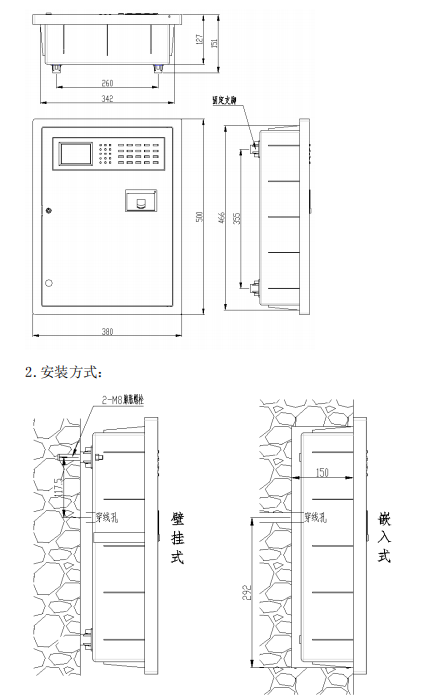

1.7 安裝方式：壁掛式（室內安裝）；

1.8 使用環境：溫度：0～+40℃，濕度< 95％，無凝露；

1.9 連接設備：HJ-9502 輸入模塊、HJ-9507 防火門模塊。

2.HJ-9502 輸入模塊

2.1 工作電壓：DC 24V；

2.2 更大 功耗：1.5W；

2.2 通信方式：2 總線；

2.3 輸入方式：無源；

2.4 配接設備類型：防火門電磁釋放（電動）閉門器。

3.HJ-9507 防火門模塊

3.1 工作電壓：DC 24V；

3.2 更大 功耗：10W；

3.3 信號總線：2 總線；

3.4 控制方式：常開、常閉可選；

3.5 監控設備類型：防火門門磁開關。

4.FF-MS02D、FF-MC02S 一體式門磁開關

4.1 工作電壓：DC 24V；

4.2 更大 功耗：1W；

4.3 信號總線：2 總線；

4.4 防火門監控模塊和防火門門磁開關合為一體。

五、基本功能

1．具有防火門開、閉和故障狀態顯示功能 監控器通過防火門監控模塊的反饋信息，判斷防火門的打開、關閉狀態，結 合防火門的定義屬性判斷門故障狀態。

2．具有防火門開、閉狀態控制功能 監控器通過防火門監控模塊向電動閉門器發出控制指令，使對應的防火門關 閉。

3．聯動控制功能 監控器能與火災報警控制器聯網，在接收到火災報警控制器的火警信號后， 監控器記錄火警信息，根據預先設定的邏輯關系，通過防火門監控模塊向電動閉 門器發出控制指令，使對應的防火門關閉。

4.具有電源管理功能 監控器自身帶有備電，主、備電源能無間隙自動切換，能給備電充電并有備 電保護功能。 5.存儲功能 監控器可記錄故障信息、聯動信息，防火門狀態信息，火警信息，變更信息、 運行信息。每種最多可存儲 10000 條。

6.鎖鍵功能 管理人員可對監控器進行按鍵鎖定，鎖鍵后操作面板上的按鍵除‘消音’鍵 外，將全部鎖定，鎖鍵后鎖鍵指示燈點亮。

7.自檢功能 對面板上所有的功能指示燈、LED 液晶屏、音響器件進行自檢。

8.操作分級功能 監控器設有二個操作級別，分別為：查看級別、管理級別?！簟I任何 級別都可操作。 查看級別只能查看系統參數、當前故障信息等數據；管理級別除了有查看級 別的功能外，還有能設置監控器的系統參數，查看歷史記錄等。
