松江JB-QB-9101A 型火災報警控制器接線安裝技術

1 概述：

JB-QB-9101A 型火災報警控制器，是一款依據最新 消防規范設計開

發的新一代火災報警控制器產品，適用于民用建筑、小區樓房、辦公室、超

市、銀行、餐廳旅社、學校、文物保護單位、工廠車間、公眾文化娛樂場所

等普通環境，不適用于易燃易爆和強腐蝕性環境；是一款報警點數少于 200

點的消防報警主機，適用于報警面積較小和報警點數較少的場所。

JB-QB-9101A 型火災報警控制器，具有整機運行穩定、報警迅速、功能

突出、美觀大方簡潔、方便使用等特點，是一款技術領先的新一代火災報警

控制器。

2 主要技術指標：

2.1 工作電源： 交流電源（主電）：AC220V(+10% ~ -15%)，50±1Hz

 直流電源（備電）：DC24V，3.3Ah

2.2 輸出電源： DC24V

2.3 使用環境： 溫度：0℃～+40℃ 相對濕度≤92%（40℃±2℃）

2.4 報警容量： 32 點、64 點、128 點、200 點

2.5 聯動容量： 1 個聲光警報器，16 個輸入輸出模塊，9101A（XK）無聲光

2.6 配接設備： 可配接點型光電感煙火災探測器、點型感溫火災探測器、手

動火災報警按鈕、聲光報警器等火災報警設備。

2.7 報警總線： 2 總線制

2.8 屬性識別： 自適應式

2.9 顯示功能： 液晶與 LED 指示燈

2.10 聲響功能： 蜂鳴器

2.11 打印配置： 熱敏打印

2.12 執行標準： GB 4717-2005

3 操作面板說明（面板如下圖）

按上下順序依次為：1.火警指示燈 2.故障指示燈 3.屏蔽指示燈 4.消音指示燈

5.聲光啟動指示燈6.聲光故障屏蔽指示燈7.主電工作指示燈8.備電工作指示燈

9.系統故障指示燈 10.按鍵有效指示燈 11.主電故障指示燈 12.備電故障指示燈

3.3 左下為按鍵，按從左到右順序依次為：1.消音退出鍵 2.編程/確認鍵 3. 上行鍵

4.下行鍵 5.火警確認鍵 6.聲光按鍵 7.復位鍵 8.檢查鍵

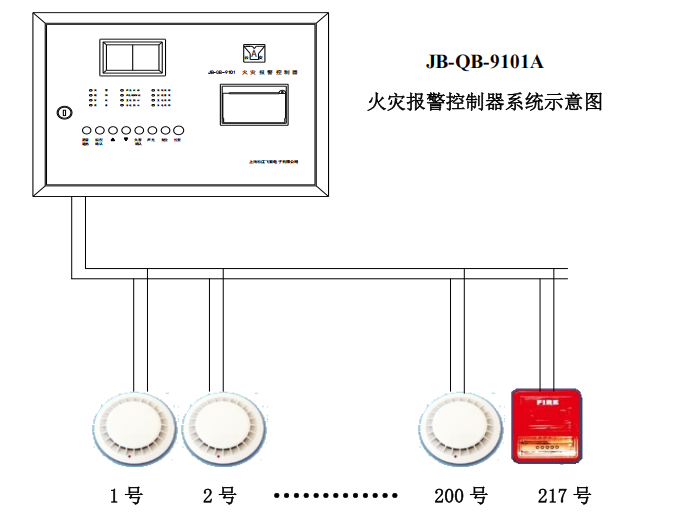

4 系統圖及配置要求
